MQTT Veri Kaynağı Ekleme

Bu sayfa, Pirivision Port modülünde MQTT veri kaynağı ekleme sürecini anlatır.

MQTT bağlantısı oluşturulduktan sonra veri kaynağı Compass modülünde gerçek zamanlı sensör ve IoT verilerine erişmek için kullanılabilir. Compass'ta hazırlanan sorgular daha sonra Cartography tarafında chart / KPI formatına dönüştürülür ve Horizon veya Atlas dashboardlarında kullanılır.

Ön Koşul

MQTT veri kaynağı eklemeden önce broker bağlantı bilgileriniz hazır olmalıdır:

  • Broker adresi (host/IP) ve port (varsayılan: tcp 1883, ws 8083, ssl 8883, wss 8084)
  • Protokol seçimi (tcp, ws, ssl, wss)
  • Authentication gerekiyorsa kullanıcı adı/şifre

→ Port — MQTT Genel Bakış

Ekleme Öncesi Gerekli Bilgiler

Bilgi Açıklama Varsayılan Örnek
Name Pirivision içinde veri kaynağına verilecek görünen isim — Fabrika MQTT
Description Veri kaynağının kullanım amacı — MQTT for Example
Protocol MQTT bağlantı protokolü tcp ws, wss, tcp, ssl
Host MQTT broker'ın IP adresi veya hostname'i — <mqtt-sunucu>, 192.168.1.10
Port MQTT broker'ın dinlediği port 8083 1883, 8083, 8883
Path WebSocket bağlantısı için yol (ws/wss protokollerinde) /mqtt /mqtt
Keep Alive Time Bağlantı canlılık kontrol aralığı (saniye) 60 30, 60, 120
Username Broker kimlik doğrulama kullanıcı adı (opsiyonel) — mqtt
Password Broker kimlik doğrulama şifresi (opsiyonel) — mqtt

Bağlantı Protokolü

Protokol seçimi broker yapılandırmasına göre belirlenir: - tcp — Standart MQTT (varsayılan port: 1883) - ssl — Güvenli MQTT / TLS (varsayılan port: 8883) - ws — WebSocket üzerinden MQTT (varsayılan port: 8083) - wss — Güvenli WebSocket üzerinden MQTT (varsayılan port: 8084)

Keep Alive

Keep Alive aralığı; broker ile istemci arasında yanıt vermeyen bağlantıların tespit edilmesini sağlar. Tipik değer 60 saniyedir.

1. Port Modülüne Girin

Sol menüden Port modülüne tıklayın. Port, Pirivision'da veri kaynaklarının eklendiği, listelendiği, düzenlendiği ve test edildiği modüldür.

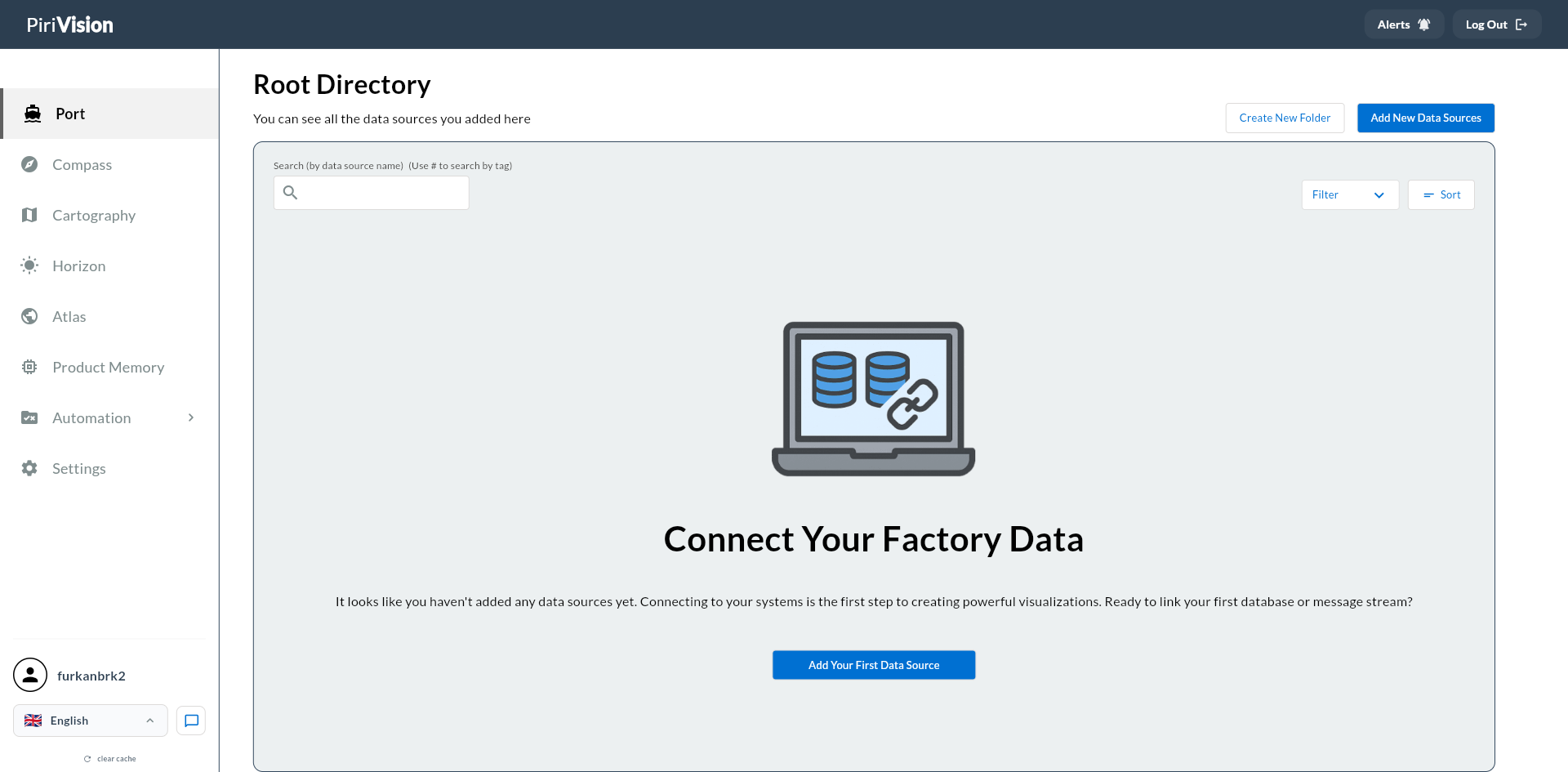

Port Root Directory

Eğer daha önce veri kaynağı eklenmediyse ekranda Connect Your Factory Data mesajı görünür.

Bu ekrandan veri kaynağı eklemek için:

  • Add New Data Sources
  • Add Your First Data Source

butonlarından biri kullanılabilir.

2. Yeni Veri Kaynağı Ekleme Akışını Başlatın

Sağ üstteki Add New Data Sources butonuna tıklayın.

Boş liste ekranındaysanız orta bölümdeki Add Your First Data Source butonu da aynı akışı başlatır.

3. MQTT Veri Kaynağı Tipini Seçin

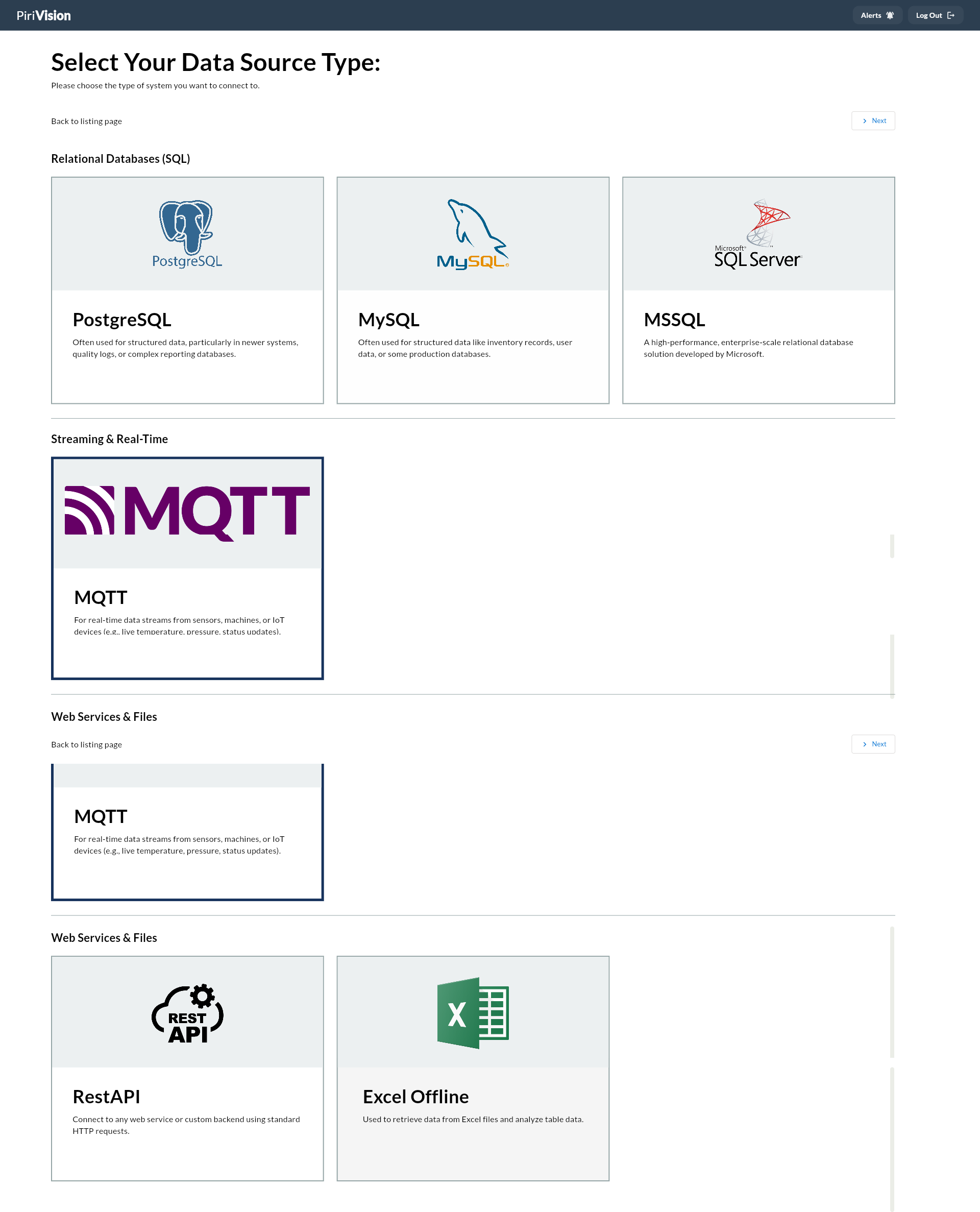

Açılan ekranda Select Your Data Source Type başlığı altında veri kaynağı tipleri listelenir.

MQTT eklemek için:

  1. Streaming & Real-Time bölümüne gidin.
  2. MQTT kartını seçin.
  3. Sağ üstteki Next butonuna tıklayın.

MQTT Veri Kaynağı Seçimi

Info

Pirivision'da gerçek zamanlı veri akışı için MQTT bağlantısı kullanılır. İlişkisel veritabanları için Relational Databases (SQL), web servisleri için Web Services & Files bölümleri incelenebilir.

4. MQTT Formunu Doldurun

MQTT seçildikten sonra Add a New MQTT Data Source ekranı açılır.

Form üç ana bölümden oluşur:

  1. Display Info
  2. Connection Settings
  3. Authentication
  4. Location

MQTT Veri Kaynağı Ekleme Formu

5. Display Info

Display Info, veri kaynağının Pirivision arayüzünde nasıl görüneceğini belirler.

Alan Zorunlu Açıklama Varsayılan Örnek
Name Evet Veri kaynağını Pirivision içinde tanımak için kullanılan isimdir. — Fabrika MQTT
Description Hayır Veri kaynağının ne işe yaradığını açıklayan kısa nottur. — MQTT for Example

Name

Bu veri kaynağını panellerde ve listelerde tanımak için kullanılır.

İyi örnekler:

Fabrika MQTT
Tesis1_MQTT_Sensörler
Kazan_MQTT_Canlı
SCADA_MQTT_Bridge

Description

Bu bağlantının ne işe yaradığını açıklayan isteğe bağlı alandır.

Örnek:

Kazan ve enerji sensörlerinden gelen gerçek zamanlı MQTT veri akışı.

6. Connection Settings

Connection Settings, MQTT broker'a bağlanmak için gerekli teknik bilgileri içerir.

Alan Zorunlu Açıklama Varsayılan Örnek
Protocol Evet Bağlantı protokolü (WebSocket veya TCP tabanlı) ws ws, tcp, ssl
Host Evet MQTT broker'ın IP adresi veya hostname'i — <mqtt-sunucu>
Port Evet Broker'ın dinlediği port numarası 8083 1883, 8083
Path Hayır WebSocket yolu; yalnızca ws ve wss protokollerinde gereklidir /mqtt /mqtt
Keep Alive Time Evet Bağlantı canlılık ping aralığı (saniye) 60 30, 60, 120

Protocol

Protokol seçimi broker'ın desteklediği iletim türüne göre yapılır.

Protokol Kullanım Senaryosu Tipik Port
ws Web tabanlı uygulamalar (HTTP üzerinden) 8083
wss Güvenli web bağlantısı (HTTPS/TLS) 8084
tcp Standart MQTT istemcileri 1883
ssl TLS şifreli MQTT istemcileri 8883

Host

MQTT broker'ın çalıştığı sunucunun ağ adresidir.

Varsayılan değer: (broker kurulumuna göre değişir)

Örnekler:

localhost
192.168.1.10
mqtt.company.local
pirivision.digitheta.dev

Warning

Pirivision sunucusunun MQTT broker host adresine ağ üzerinden erişebilmesi gerekir.

Port

Varsayılan değer:

8083

Protokole göre tipik port değerleri:

1883  (tcp — şifresiz)
8883  (ssl — TLS)
8083  (ws  — WebSocket)
8084  (wss — Güvenli WebSocket)

Path

Yalnızca ws ve wss protokollerinde gereklidir. Broker'ın WebSocket endpoint yolunu belirtir.

Varsayılan değer:

/mqtt

Keep Alive Time

Broker ile istemci arasında bağlantı canlılığını kontrol eden ping aralığıdır. Saniye cinsindendir.

Varsayılan değer:

60

Tip

Sık veri gönderen IoT cihazları için düşük değer (örn. 30) uygundur. Uzun aralıklı sensörler için 60 veya 120 tercih edilebilir.

7. Authentication

Authentication bölümünde broker kimlik doğrulama bilgileri girilir. MQTT broker kimlik doğrulama gerektirmiyorsa bu alanlar boş bırakılabilir.

Alan Zorunlu Açıklama Varsayılan Örnek
Username Hayır MQTT broker kullanıcı adı — mqtt
Password Hayır Broker kimlik doğrulama şifresi — mqtt

Güvenlik

Üretim ortamında broker erişimini username/password ile kısıtlamak önerilir. Anonim bağlantılara izin verilen ortamlarda bu alanlar boş bırakılabilir.

8. Location

Location, oluşturulan veri kaynağının Pirivision klasör yapısında nerede saklanacağını belirtir.

Alan Açıklama Varsayılan
Target Folder Veri kaynağının kaydedileceği klasör Root Directory

Target Folder alanına tıklandığında klasör seçim diyaloğu açılır:

Location — Target Folder alanı

Target Folder seçim diyaloğu

Örnek klasörleme:

PORT/
├── Tesis 1/
│   ├── MQTT Sensörler/
│   ├── SCADA/
│   └── Enerji/
├── Tesis 2/
│   └── MQTT/
└── Test Sources/

9. Save ile Bağlantıyı Kaydedin

Tüm zorunlu alanlar doldurulduktan sonra sağ alttaki Save butonuna tıklayın.

Ekranda şu bilgi yer alır:

Connection will be saved automatically

MQTT Bağlantı Testi

MQTT veri kaynağı kaydedilirken SQL veri kaynaklarının aksine anlık bir bağlantı testi yapılmaz. Bağlantı durumu Compass modülünde topic bazında doğrulanabilir.

Success

Kayıt başarılı olursa MQTT veri kaynağı Port ekranında listelenir ve Compass içinde gerçek zamanlı veri sorgularında kullanılabilir hale gelir.

Failure

Veri kaynağı oluşturulduktan sonra broker'a bağlanılamıyorsa host, port, protocol ve ağ erişimi bilgilerini kontrol edin.

10. Veri Kaynağını Listede Kontrol Edin

Başarılı kayıt işleminden sonra Port ana ekranına dönüldüğünde oluşturulan MQTT veri kaynağı listede görünür.

MQTT Veri Kaynağı Listede

Liste kartında aşağıdaki bilgiler ve aksiyonlar yer alır:

Alan / Aksiyon Açıklama
Veri kaynağı ikonu MQTT veri kaynağı olduğunu gösterir.
Name Veri kaynağı adı.
Description Açıklama metni.
Kullanım durumu In Use veya Not in Use bilgisi.
Edit Bağlantı bilgilerini günceller.
More Ek işlemler menüsünü açar.
↳ Move Veri kaynağını farklı bir klasöre taşır. → Veri Kaynağı Taşıma
↳ Duplicate Aynı ayarlarla yeni bir kopya oluşturur. → Veri Kaynağı Çoğaltma
↳ Delete Veri kaynağını kaldırır. → Veri Kaynağı Silme

11. Sık Karşılaşılan Hatalar

Hata / Belirti Olası Neden Çözüm
Broker'a bağlanılamıyor Host yanlış veya erişilemiyor IP/hostname bilgisini ve ağ erişimini kontrol edin.
Timeout / bağlantı kesilmesi Port yanlış veya firewall engeli var Broker portu ve güvenlik duvarı kurallarını kontrol edin.
Connection refused Broker servisi çalışmıyor MQTT broker servisinin (EMQX vb.) çalışır durumda olduğunu doğrulayın.
Kimlik doğrulama hatası Username/password yanlış Broker kimlik bilgilerini doğrulayın.
WebSocket bağlantısı kurulamıyor Protocol veya Path yanlış ws/wss seçiminde Path alanının /mqtt olduğunu kontrol edin.
Veri gelmiyor ama bağlantı kuruldu Topic kaydı yapılmamış Compass modülünde bu veri kaynağı için topic tanımı yapın.
SSL/TLS sertifika hatası Broker sertifikası güvenilir değil Broker TLS yapılandırmasını ve sertifika geçerliliğini kontrol edin.
Kaydedilmiyor Zorunlu alan eksik Host ve Port alanlarının dolu olduğunu kontrol edin.

12. Sonraki Adım

MQTT veri kaynağı Port modülünde oluşturulduktan sonra süreç Compass, Cartography, Horizon ve Atlas adımlarıyla devam eder.

flowchart LR
    A["Port<br/>MQTT Veri Kaynağı"] --> B["Compass<br/>MQTT Topic Sorgusu"]
    B --> C["Cartography<br/>Chart / KPI"]
    C --> D["Horizon<br/>Sayfa / Board Hazırlama"]
    D --> E["Atlas<br/>Dashboard Görünümü"]

Gerçek Zamanlı Veri Akışı

MQTT veri kaynakları Compass'ta özel bir MQTT Explorer ekranıyla yönetilir. Topic'ler burada tanımlanır ve gerçek zamanlı veri akışı bu sayede Cartography widget'larına bağlanır.

Özet

MQTT veri kaynağı ekleme süreci:

  1. Port modülüne girilir.
  2. Add New Data Sources butonuna tıklanır.
  3. Veri kaynağı tipi olarak MQTT seçilir (Streaming & Real-Time bölümü).
  4. Display Info alanları doldurulur.
  5. Connection Settings alanları doldurulur (Protocol, Host, Port, Path, Keep Alive Time).
  6. Authentication bilgileri girilir (opsiyonel).
  7. Target Folder seçilir.
  8. Save ile bağlantı kaydedilir.
  9. Veri kaynağı Port listesinde kontrol edilir.
  10. Compass modülünde MQTT topic sorgusu oluşturulur.
