Board Oluşturma
Bu sayfa, Horizon modülünde yeni bir board oluşturmayı anlatır. Board, Cartography widget'larını üzerine yerleştireceğiniz canvas'tır. Oluşturma akışı tek ekranlık bir formdur (sihirbaz değildir); board kurulduktan sonra ayrı bir ekranda widget eklemeye geçilir.
Ön Koşul
Cartography modülünde en az bir KPI widget oluşturulmuş olmalıdır. Aksi halde ModuleChainGuard sizi Cartography'e yönlendirir.
1. Horizon Listesine Girin
Sol menüden Horizon modülüne tıklayın. Liste ekranında sağ üstteki Create New Board butonuna tıklayın.
Tip
Eğer bir klasörün içindeyseniz oluşturulan board doğrudan o klasöre kaydedilir. Kök dizin için sidebar'da Root'a dönün.
2. Board Bilgilerini Girin
Açılan formda board'un meta bilgilerini girin.
| Alan | Zorunlu | Açıklama | Örnek |
|---|---|---|---|
| Board Name | Evet | Board'un listede görüneceği isim | Tesis1 Üretim Özet |
| Description | Hayır | Board'un amacını açıklayan kısa not | Vardiya raporları için canlı KPI özeti |
| Tags | Hayır | Filtreleme için tag'ler | uretim, vardiya |
İsimlendirme
<tesis>_<rol>_<frekans> formatı önerilir. Örn: Tesis1_OperatörPaneli_Saatlik.

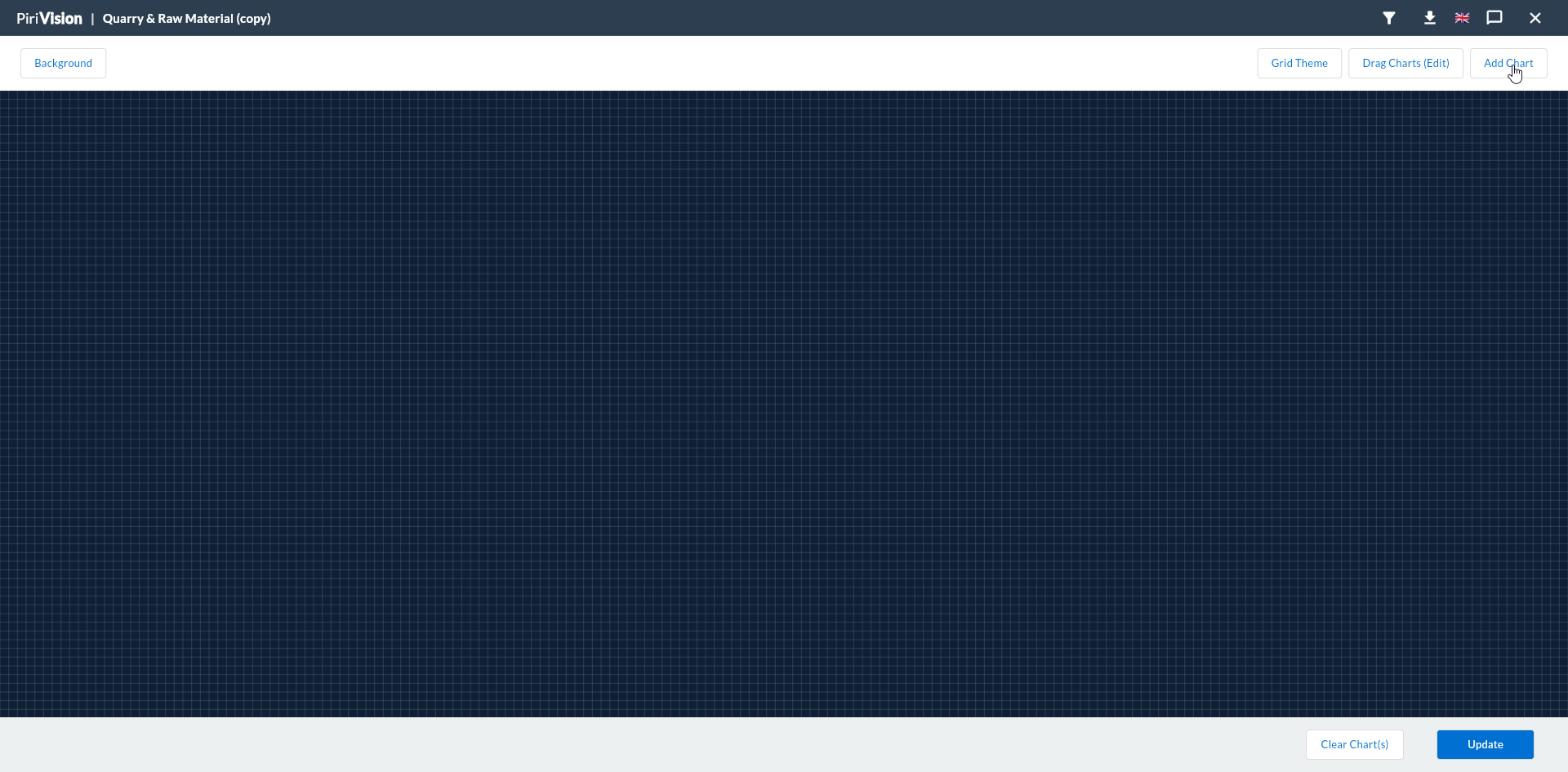

3. Boş Canvas Açılır
Form kaydedildiğinde /horizon/board rotasına yönlenirsiniz ve boş bir grid canvas açılır. isCreate=true modundadır:
| Üst Bar Bileşenleri |
|---|
| Board Name (üst sol) |
| Edit Mode Toggle (sürükle/bırak ve resize'i aktif eder) |
| Add Chart (widget ekleme diyaloğu) |
| Global Filter (board parametre paneli) |
| Refresh |
| Captain (Kaptan AI) (yüzen sağ alt buton) |

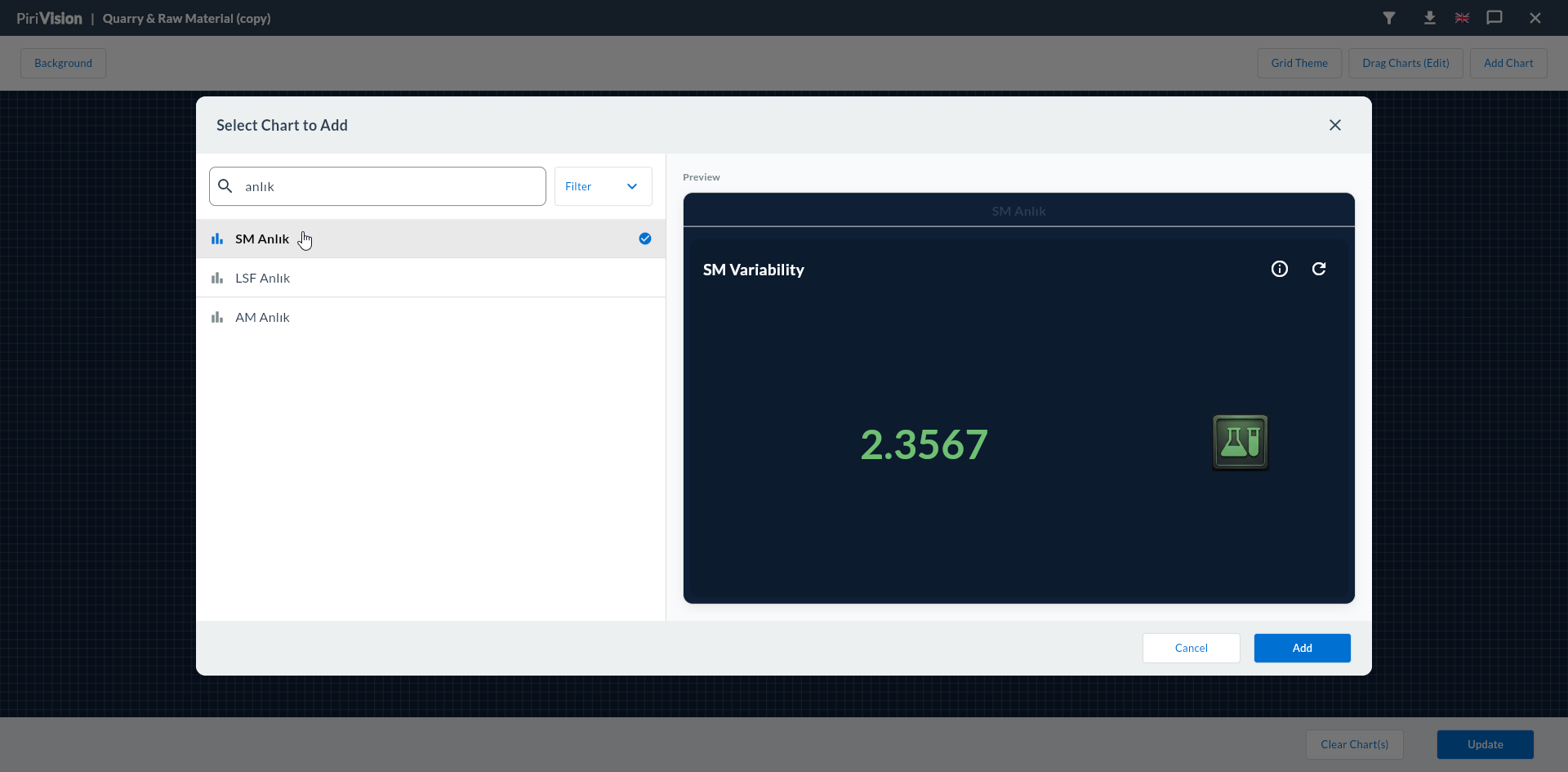

4. İlk Widget'ı Ekleyin
Boş canvas'tayken doğrudan widget ekleyebilirsiniz:
5. Board Limitleri
| Sınır | Değer |
|---|---|
| Bir board'a maksimum widget sayısı | 20 |
| Widget minimum boyutu | 7 hücre genişlik × 5 hücre yükseklik |
| Grid kolon sayısı | 180 (V1) |
20 Widget Aşımı
20 widget'a ulaştığınızda Add Chart uyarı verir: "Maximum 20 charts per board". Daha fazla widget gerekirse:
- Board'u konuya göre ayrı board'lara bölün (örn. üretim / kalite / enerji ayrı board)
- Veya Atlas modülüne geçin (V2 layout motoru bu sınırı esnek tutar)
6. İlk Kayıt vs Sonraki Kayıtlar
Board'un layout (widget yerleşimi) değişiklikleri:
| Aşama | Davranış |
|---|---|
| Yeni board ilk açılış | Boş layout, henüz kaydedilmemiş |
| Edit mode'da widget ekle/yerleştir | Anlık değişir; otomatik kaydetme yok |
| Edit mode'dan çık (Done) | Layout backend'e yazılır |
| Tarayıcıyı kapatma | Edit mode'dan çıkmadıysanız son değişiklikler kaybolur |
Kayıt Unutmayın
Edit mode'da kalıp tarayıcıyı kapatırsanız değişiklikler kaybolur. Çıkmadan önce Done veya benzeri buton ile edit mode'dan çıkın.
7. Sık Karşılaşılan Hatalar
| Belirti | Olası Neden | Çözüm |
|---|---|---|
| Create New Board pasif | Cartography'de hiç widget yok | Önce widget oluşturun |
| Board adı çakışıyor | Aynı klasörde aynı ad | Farklı bir ad seçin |
| Liste güncellenmiyor | Cache problemi | Sayfayı yenileyin (F5) |
