Area Series

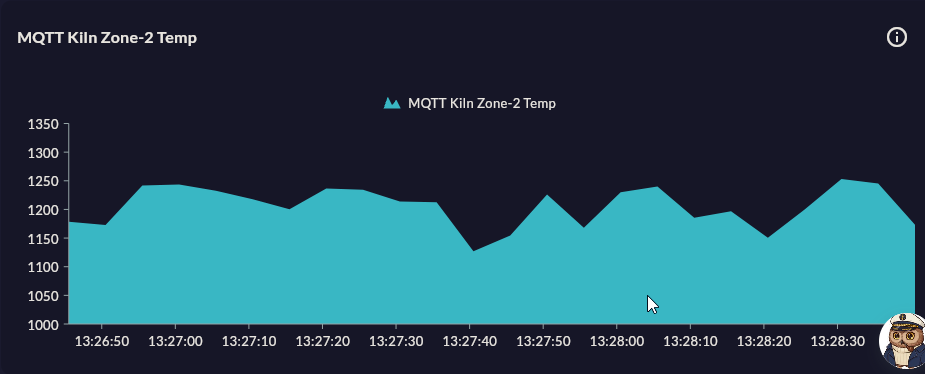

Area Series, Line Series'e benzer şekilde çalışır; fark olarak çizginin altındaki alan renkli dolguyla gösterilir. Bu sayede hem eğilim hem de büyüklük algısı aynı anda aktarılır.
Ön Koşul
Bu chart tipi yalnızca Cartography Widget Sihirbazı'nın 2. adımında seçilebilir. Widget oluşturmaya henüz başlamadıysanız önce sihirbazı başlatın; uygun bir Compass sorgusu da gereklidir.
Kullanım Senaryoları
| Senaryo | Veri Tipi | Neden Bu Chart |
|---|---|---|
| Tank dolum seviyesi | Zaman serisi, % veya m³ | Dolgu alanı hacim algısını güçlendirir |
| Kümülatif üretim miktarı | Zaman serisi, adet | Birikim görsel olarak belirginleşir |
| Enerji birikimi (kWh) | Zaman serisi, kWh | Günlük/haftalık birikim trendi |
| Hava debisi | Zaman serisi, m³/h | Akış büyüklüğünü görsel vurguyla sunma |
| Atık su miktarı | Zaman serisi, L/dk | Deşarj pik'lerini izleme |
Veri Gereksinimleri
| Kolon | Tip | Açıklama | Zorunlu |
|---|---|---|---|
| X ekseni | datetime veya string |
Zaman damgası ya da kategori etiketi | Evet |
| Y ekseni | numeric |
Ölçüm değeri | Evet |
Negatif değerler
Y ekseni sıfırın altına iniyorsa dolgu alanı iki yönde de oluşur. Bu durum genellikle istenen bir görünüm değildir; negatif değer beklenen metrikler için Line Series tercih edin.
Özel Yapılandırma
| Ayar | Değerler | Açıklama |
|---|---|---|
| Dolgu opaklığı | 0.0–1.0 | Renkli alanın şeffaflığı; 0.3–0.5 çoğu temada iyi görünür |
| Gradyan dolgu | Açık / Kapalı | Açıkken renk üstten alta doğru solar |
| Marker görünürlüğü | Açık / Kapalı | Line ile aynı marker ayarları geçerlidir |
| Çizgi kalınlığı | 1–6 px | Alan sınırı çizgisi kalınlığı |
İpuçları
Üst üste gelen birden fazla seri
İki veya daha fazla Area serisi eklendiğinde önce eklenen serinin alanı, sonrakinin altında kalır ve gizlenebilir. Bu durumda Stacked Area tipini kullanın; her serinin alanı ayrı görünür.
Opaklığı düşük tutun
Tek bir seri bile olsa opaklık değerini 0.4'ün altında tutmak, veri etiketi ve grid çizgilerini okumayı kolaylaştırır.
Çok sayıda seri
3'ten fazla Area serisi görsel karmaşa yaratır. Bu senaryoda Stacked Area veya Line Series tercih edin.
9-Adım Özeti — Area Series İçin
Area Series Standart Cartesian akışını kullanır.
| # | Adım | Area için anahtar nokta | Detay |
|---|---|---|---|
| 1 | Grup Seçimi | Cartesian | → |
| 2 | Chart Tipi | Area Series kartı | → |
| 3 | Compass Kaydı | SQL/REST/MQTT/Excel — sıralı X kolonu | → |
| 4 | Axis Config | X: DateTime/Numeric, Y: Numeric | → |
| 5 | Seri Tasarımı | Fill Opacity, Marker, Stroke Width | → |
| 6 | Seri Ekleme | İkincil Y eksenli çoklu seri | → |
| 7 | Genel Tasarım | Tooltip, Y Axis Suffix | → |
| 8 | Kart Tasarımı | Refresh: 30-60s (SQL), 0 (MQTT) | → |
| 9 | Görüntüleme | Name, Tags, Klasör | → |
→ Standart Cartesian Akışı genel bakış
