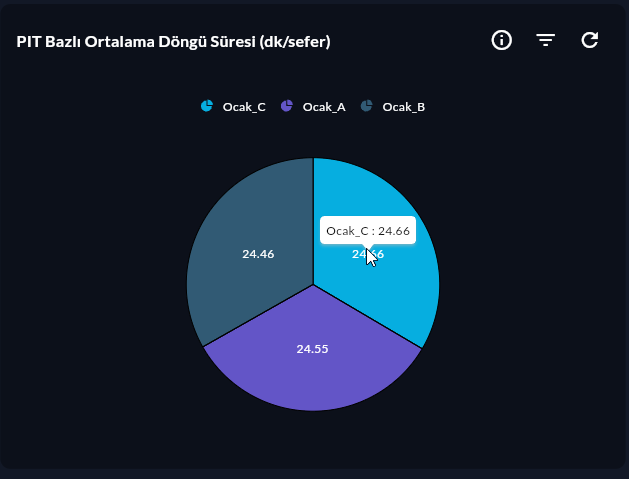

Pie Series
Pie Series, toplam içindeki kategorilerin oransal payını dilimlerle gösterir. En basit ve tanıdık dairesel grafiktir.
Ön Koşul
Bu chart tipi yalnızca Cartography Widget Sihirbazı'nın 2. adımında seçilebilir. Widget oluşturmaya henüz başlamadıysanız önce sihirbazı başlatın; uygun bir Compass sorgusu da gereklidir.
Ne Zaman Kullanılır
| Senaryo | Örnek |
|---|---|
| Ürün ailesi bazında satış payı | A ürünü: %45, B: %30, C: %25 |
| Duruş türü dağılımı | Arıza: %40, Bakım: %35, Diğer: %25 |
| Enerji kaynağı mix | Elektrik: %60, Doğalgaz: %40 |
Ne Zaman Kullanma
6'dan fazla kategoride dilimler küçülerek okunaksızlaşır. Çok kategori için Bar Series veya Stacked Column 100 daha uygun olabilir.
Veri Yapısı
| Kolon | Tip | Açıklama |
|---|---|---|
| X (etiket) kolonu | TEXT |
Dilim adı (urun_ailesi, duris_tipi) |
| Y (değer) kolonu | NUMERIC |
Dilim büyüklüğü (mutlak veya yüzde) |
-- Örnek: duruş türü dağılımı
SELECT duris_tipi, COUNT(*) AS adet
FROM duris_log
WHERE DATE(ts) = CURRENT_DATE
GROUP BY duris_tipi
ORDER BY adet DESC;
Sihirbaz Yapılandırması
Adım 4 — Axis Config
| Alan | Değer |
|---|---|
| X Axis Column | duris_tipi (etiket) |
| Y Axis Column | adet (değer) |
Adım 5 — Seri Tasarımı (Pie'a Özel)
| Alan | Açıklama | Varsayılan |
|---|---|---|
| Explode | Seçilen dilimi dışa doğru çıkarma | Kapalı |
| Explode Index | Hangi dilim explode edilsin (0'dan başlar) | 0 |
| Explode Offset | Explode mesafesi | 0.1 |
| Label Visibility | İçeride / Dışarıda / Gizli | Dışarıda |
| Label İçeriği | Değer / Yüzde / Ad + Yüzde | Yüzde |
| Start Angle | İlk dilimin başlangıç açısı (°) | 0 |
İpuçları
- En büyük dilimi explode ederek vurgulayın.
- Çok küçük dilimler için sorgu seviyesinde
< %2olan kategorileri "Diğer" olarak gruplayın. - Merkeze metin/değer eklemek istiyorsanız Doughnut Series kullanın.
9-Adım Özeti — Pie Series İçin
Pie Series Circular akışını kullanır (Adım 6 atlanır — tek seri).
| # | Adım | Pie için anahtar nokta | Detay |
|---|---|---|---|
| 1 | Grup Seçimi | Circular | → |
| 2 | Chart Tipi | Pie Series kartı | → |
| 3 | Compass Kaydı | Etiket + değer (3-6 dilim ideal) | → |
| 4 | Axis Config | X: CategoryAxis (etiket), Y: Numeric (değer) | → |
| 5 | Seri Tasarımı | Explode, Start/End Angle, Stroke | → |
| 6 | (atlanır — tek seri) | — | — |
| 7 | Genel Tasarım | Legend (zorunlu), Data Label = Yüzde | → |
| 8 | Kart Tasarımı | Refresh: 60-300s | → |
| 9 | Görüntüleme | Name, Tags, Klasör | → |
Sonraki Adım
→ Doughnut Series → Radial Bar Series → Diğer Circular Chart'lar
