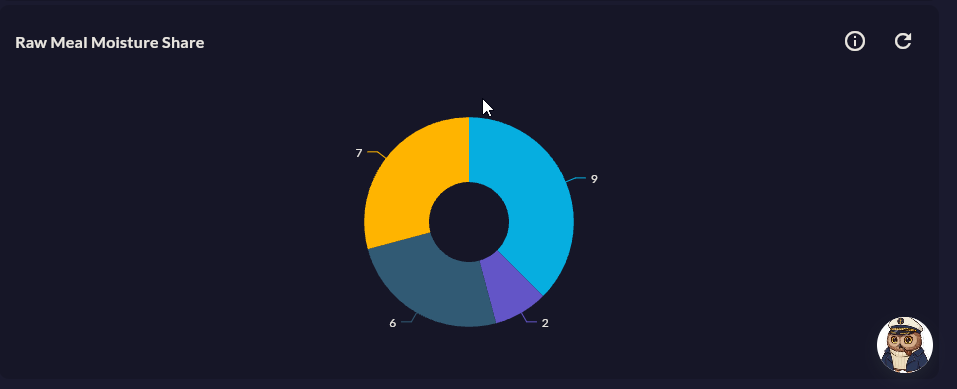

Doughnut Series
Doughnut Series, Pie Series'in ortası delik versiyonudur. Halkanın merkez alanında toplam değer, yüzde veya başlık gösterilebilir; bu nedenle tek KPI vurgusu gereken durumlarda tercih edilir.
Ön Koşul
Bu chart tipi yalnızca Cartography Widget Sihirbazı'nın 2. adımında seçilebilir. Widget oluşturmaya henüz başlamadıysanız önce sihirbazı başlatın; uygun bir Compass sorgusu da gereklidir.
Ne Zaman Kullanılır
| Senaryo | Merkeze Ne Yazılır |
|---|---|
| OEE bileşenleri (kullanılabilirlik / performans / kalite) | %82 OEE |
| Kapasite kullanım oranı | %74 Kullanım |
| Vardiya bazında üretim payı | 1250 Adet Toplam |
Veri Yapısı
Pie ile aynıdır:
| Kolon | Tip | Örnek |
|---|---|---|
| X (etiket) kolonu | TEXT |
oee_bileseni |
| Y (değer) kolonu | NUMERIC |
yuzde |
Sihirbaz Yapılandırması
Adım 5 — Seri Tasarımı (Doughnut'a Özel)
| Alan | Açıklama | Varsayılan |
|---|---|---|
| Inner Radius | Merkez delik yarıçap oranı (0–1) | 0.6 |
| Merkez Metin | Halka ortasında gösterilecek metin | — |
| Explode | Dilimi dışa doğru çıkarma | Kapalı |
| Label Visibility | İçeride / Dışarıda / Gizli | Dışarıda |
Inner Radius
0.4 dar halka (dolguya yakın), 0.7 geniş halka (merkeze alan açar). Merkez metin uzunsa 0.65+ kullanın.
İpuçları
- Yalnızca 2 dilim (hedef / kalan) için Doughnut çok etkilidir:
%74 tamamlandı+ gri kalan dilim. - Merkez metni uzunsa font boyutunu düşürün veya kısa bir biçim string kullanın.
9-Adım Özeti — Doughnut Series İçin
Doughnut Series Circular akışını kullanır.
| # | Adım | Doughnut için anahtar nokta | Detay |
|---|---|---|---|
| 1 | Grup Seçimi | Circular | → |
| 2 | Chart Tipi | Doughnut Series kartı | → |
| 3 | Compass Kaydı | Etiket + değer | → |
| 4 | Axis Config | X: CategoryAxis, Y: Numeric | → |
| 5 | Seri Tasarımı | Pie ayarları + Inner Radius (0.5-0.7) | → |
| 6 | (atlanır) | — | — |
| 7 | Genel Tasarım | Legend, Tooltip, Data Label | → |
| 8 | Kart Tasarımı | Refresh: 60-300s | → |
| 9 | Görüntüleme | Name, Tags, Klasör | → |
