7. Genel Tasarım — Range Column
Bu adımda Range Column widget'ın chart-içi görsel ayarları yapılır: başlık, legend, tooltip, X/Y eksen başlıkları, plot alanı, zoom davranışı, trackball. Y ekseninin Min/Max ayarı Range Column'da özellikle önemlidir — aralık değerleri belli bir bantta yoğunlaşıyorsa eksen otomatik dar zoom olabilir.
Sihirbaz rotası: /cartography/add/generaldesign
Ön Koşul
Range Column akışının 1-4. adımları tamamlanmış olmalıdır (5 ve 6 atlanır).

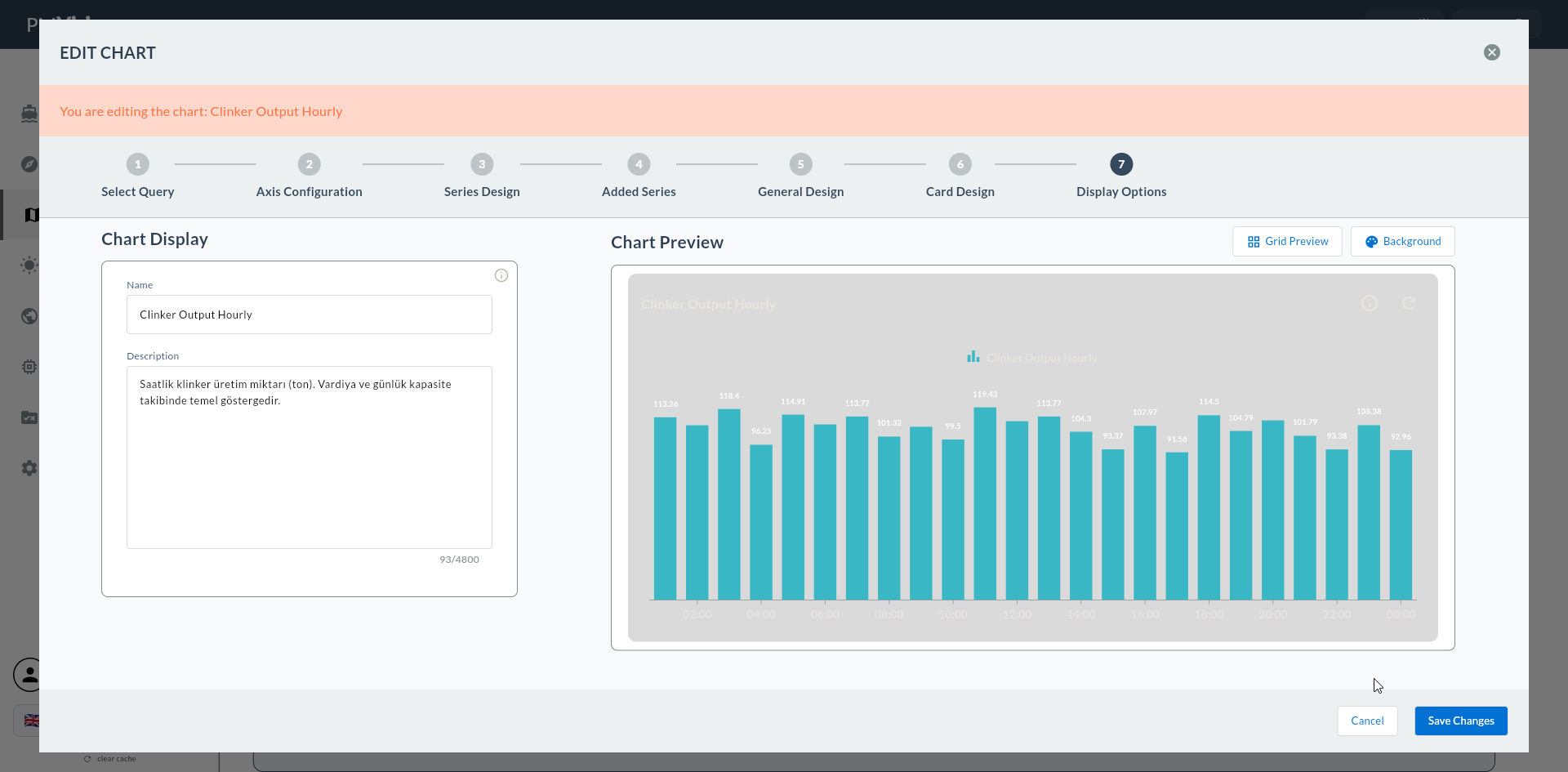

1. Ekran Düzeni
2. Chart Title
| Alan | Açıklama |
|---|---|
| Show Title | Başlık görünürlüğü (toggle) |
| Title Text | Başlık metni |
| Title Color | Yazı rengi |
| Title Font Size | Font boyutu (px) |
| Title Font Weight | Normal / Bold / SemiBold |
| Title Background Color | Arka plan rengi |
| Title Border Color | Çerçeve rengi |
| Title Border Width | Çerçeve kalınlığı (px) |
| Title Alignment | Sol / Orta / Sağ |
3. Legend
Legend yalnızca Color By Column kullandıysanız anlamlıdır — kategorik renklerin açıklaması olur. Color By yoksa legend kapatılabilir.
| Alan | Açıklama |
|---|---|
| Show Legend | Color By varsa açık tutun |
| Legend Position | top / bottom / left / right |
| Legend Text Color | Yazı rengi |
| Legend Font Size | Font boyutu (px) |
| Legend Font Weight | Normal / Bold |
| Legend Overflow Mode | wrap / scroll |
Color By yoksa Legend kapalı
Range Column tek renkli kullanılıyorsa legend boş bir öğe gösterir; kapatın.
4. Tooltip
Range Column'da tooltip her çubuğun low ve high değerlerini gösterir.
| Alan | Açıklama |
|---|---|
| Show Tooltip | Tooltip görünürlüğü |
| Tooltip Background Color | Arka plan rengi |
| Tooltip Border Color | Çerçeve rengi |
| Tooltip Border Width | Çerçeve kalınlığı (px) |
| Tooltip Text Alignment | Yazı hizası |
| Tooltip Text Color | Yazı rengi |
| Tooltip Font Size | Font boyutu (px) |
| Tooltip Font Weight | Normal / Bold |
Range Column Tooltip Kullanışlı
Hover sırasında "Min: 65 °C, Max: 92 °C" gibi her iki değeri görmek operatöre tam aralığı verir. Show Tooltip'i mutlaka açık tutun.
5. X Axis
| Alan | Açıklama | Birim |
|---|---|---|
| X Axis Name | Eksen başlığı | metin |
| X Axis Title Font Size | Eksen başlığı font boyutu | px |
| X Axis Label Font Size | Tick label font boyutu | px |
| X Axis Interval | Tick aralığı | sayı |
| X Axis Minimum | Min değer | sayı / tarih |
| X Axis Maximum | Max değer | sayı / tarih |
6. Y Axis (Range Column'da Kritik)
Range Column'da Y axis Min/Max manuel ayarı önem taşır — değerler belli bir bantta yoğunlaşmışsa otomatik zoom çubukları çok daraltır.
| Alan | Açıklama | Birim |
|---|---|---|
| Y Axis Name | Eksen başlığı (örn. "Sıcaklık", "Basınç") | metin |
| Y Axis Label Suffix | Birim (°C, bar, %) |
metin |
| Y Axis Title Font Size | Eksen başlığı font boyutu | px |
| Y Axis Label Font Size | Tick label font boyutu | px |
| Y Axis Interval | Tick aralığı | sayı |
| Y Axis Minimum | Min değer (manuel sabitlemek önerilir) | sayı |
| Y Axis Maximum | Max değer (manuel sabitlemek önerilir) | sayı |
Y Min/Max Sabitleme — Range Column'da Önemli
Sıcaklık aralığı 60-95°C arasında ise Y Min=50, Max=100 sabitleyin. Aksi halde otomatik 60-95 zoom yapar ve çubuklar tüm chart yüksekliğini kapsar. Sabit aralık operatörün referans noktasını korur.
7. Plot Area
| Alan | Açıklama | Birim |
|---|---|---|
| Plot Area Border Width | Çizim alanı çerçeve kalınlığı | px |
| Plot Area Background Color | Çizim alanı arka plan rengi | renk |
8. Zoom
| Alan | Açıklama |
|---|---|
| Pinch Zoom | Pinch ile zoom (toggle) |
| Pan Mode | X / Y / XY pan |
| Zoom Mode | X / Y / XY zoom |
9. Trackball
| Alan | Açıklama | Birim |
|---|---|---|
| Trackball Line Width | Trackball çizgi kalınlığı | px |
| Trackball Tooltip Font Size | Trackball tooltip font boyutu | px |
10. Onaylama
Sağ üstteki Next butonuna tıkladığınızda flow.hasGeneralDesign = true işaretlenir.
