Table (DataGrid)

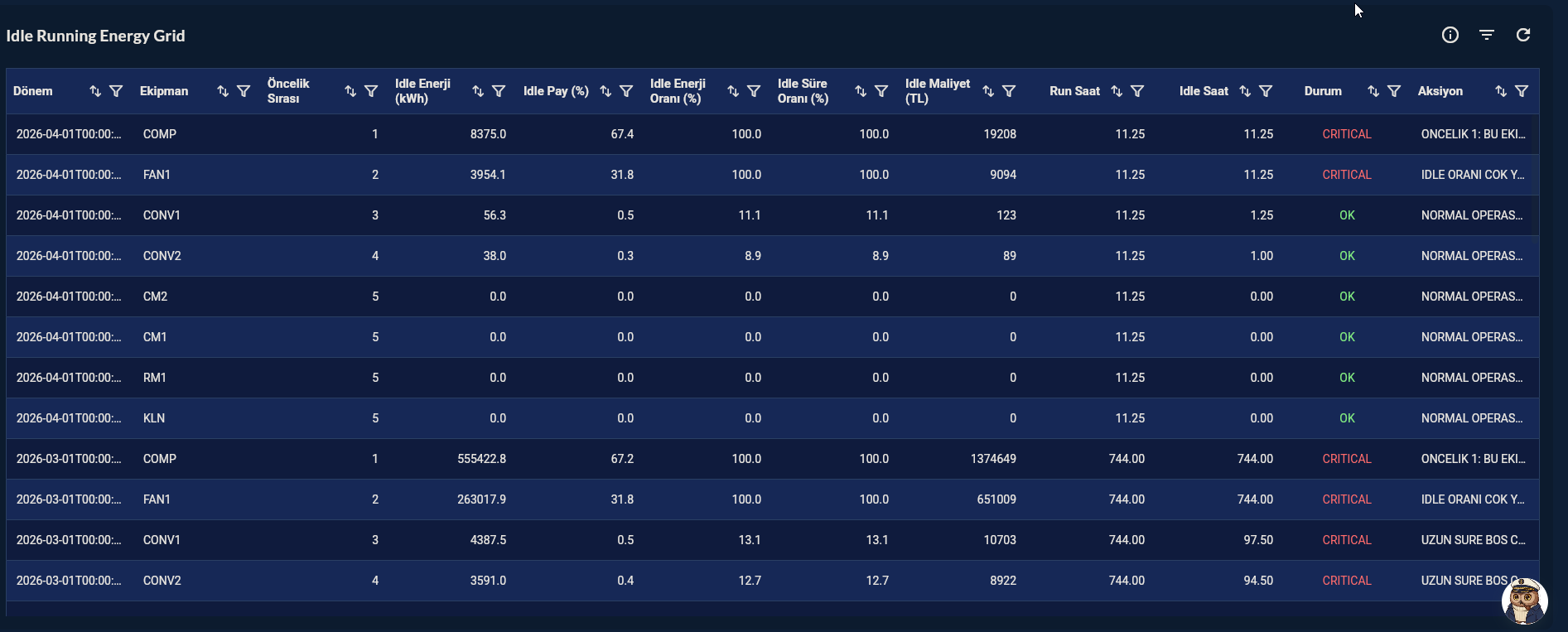

Table (DataGrid), Compass sorgusundan dönen tüm kolonları tablo formatında gösterir. Kolon görünürlüğü, sıralama, filtre ve satır stili özelleştirilebilir. Raporlama, proses log izleme ve parametre listeleme için kullanılır.
Ön Koşul
Bu chart tipi yalnızca Cartography Widget Sihirbazı'nın 2. adımında seçilebilir. Widget oluşturmaya henüz başlamadıysanız önce sihirbazı başlatın; uygun bir Compass sorgusu da gereklidir.
Ne Zaman Kullanılır
| Senaryo | Örnek Kolonlar |
|---|---|
| Aktif alarm listesi | Zaman, Makine, Alarm Açıklaması, Seviye |
| Ürün reçete parametreleri | Parametre, Birim, Nominal, Tolerans |
| Vardiya üretim log | Tarih, Hat, Ürün, Adet, OEE |
| Son 50 sensör okuması | Timestamp, Cihaz, Değer, Birim |
| Bakım geçmişi | Tarih, Makine, İş Emri, Teknisyen |
Veri Yapısı
Sorgu herhangi bir kolon yapısı döndürebilir. Tüm kolonlar otomatik tabloya eklenir.
-- Örnek: son 50 alarm
SELECT ts, makine_adi, alarm_kodu, aciklama, oncelik
FROM alarm_log
ORDER BY ts DESC
LIMIT 50;
Sihirbaz Akışı
Atlanan Adımlar
DataGrid akışında 4. Veri Yapılandırma, 5. Seri Tasarımı, 6. Seri Ekleme atlanır. Sorgu seçildikten sonra doğrudan 7. Genel Tasarım'a geçilir.
Grup → Chart Tipi → Sorgu → Genel Tasarım (kolon config) → Kart Tasarımı → Görüntüleme
Adım 7 — Genel Tasarım (DataGrid'e Özel)
| Alan | Açıklama |
|---|---|
| Kolon Görünürlüğü | Her kolonu aç / gizle |
| Kolon Sırası | Sürükle-bırak ile yeniden sırala |
| Kolon Genişliği | Sabit piksel veya esnek genişlik |
| Başlık Stili | Font boyutu, renk, arka plan |
| Satır Yüksekliği | Satır piksel yüksekliği |
| Izgara Çizgileri | Yatay / dikey çizgi görünürlüğü |
| Sayfalama | Sayfa başına satır sayısı |
| Sıralanabilir | Başlığa tıklayınca sıralama |
| Filtrelenebilir | Kolon bazında arama kutusu |
| Satır Renk Kuralı | Koşullu satır rengi (örn. öncelik = yüksek → kırmızı) |
İpuçları
- Sorguya
LIMITekleyin; sınırsız satır widget performansını düşürür (önerilen: ≤ 500 satır). - Tarih/saat kolonunu
TO_CHAR(ts, 'DD.MM.YYYY HH24:MI')ile formatlanmış metin olarak döndürün — tablo hücrelerinde daha okunaklı olur. - Koşullu satır rengi için ayrı bir
renk_kodukolonu ekleyin ve DataGrid kuralarına bağlayın.
9-Adım Özeti — Table (DataGrid) İçin
Table DataGrid akışını kullanır. Adım 4, 5, 6 atlanır — tüm görsel/fonksiyonel ayarlar Adım 7'de.
| # | Adım | Table için anahtar nokta | Detay |
|---|---|---|---|
| 1 | Grup Seçimi | DataGrid | → |
| 2 | Chart Tipi | Table kartı | → |
| 3 | Compass Kaydı | Çok kolonlu sorgu, LIMIT ≤ 500 |
→ |
| 4-6 | (atlanır) | — | — |
| 7 | Genel Tasarım | Header/Row/Cell stili, Grid Lines, Kolon Görünürlüğü/Sırası/Genişliği, Sayfalama, Sıralama, Filtre, Koşullu Satır Rengi | → |
| 8 | Kart Tasarımı | Refresh: 15-60s (alarm), 300-600s (geçmiş) | → |
| 9 | Görüntüleme | Name, Tags, Klasör | → |
Sonraki Adım
→ DataGrid Grubuna Geri Dön → Two-Column List — İki kolonlu özet liste için
