Step Line Series

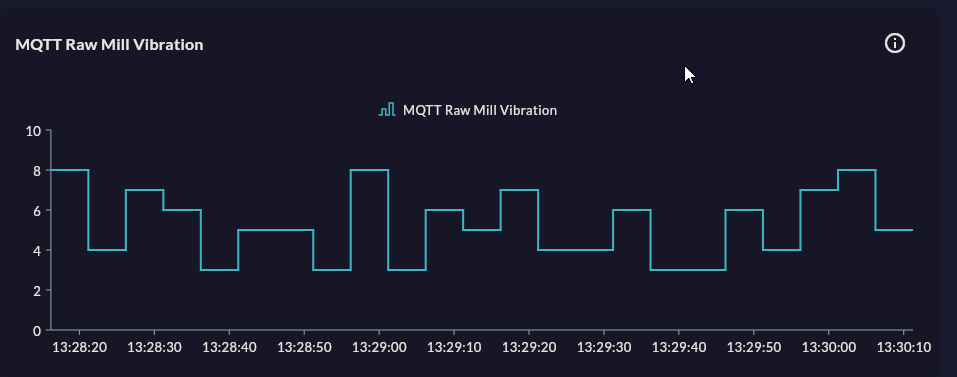

Step Line Series, veri noktaları arasında düz çizgi yerine dik açılı basamaklar çizer. Bir değerin anlık olarak değiştiği (set point güncellemesi, alarm durumu, vana açık/kapalı) senaryolarda kullanılır.
Ön Koşul
Bu chart tipi yalnızca Cartography Widget Sihirbazı'nın 2. adımında seçilebilir. Widget oluşturmaya henüz başlamadıysanız önce sihirbazı başlatın; uygun bir Compass sorgusu da gereklidir.
Ne Zaman Kullanılır
| Senaryo | Neden Step Line? |
|---|---|
| Set point geçmişi | Değer aniden değişir, arada interpolasyon yanlış |
| Alarm durumu (0/1) | İkili sinyal — "açık" veya "kapalı" |
| Reçete adım takibi | Her adımda sabit değer |
| PLC çıkış sinyali | Dijital düğme — sürekli değil, adım bazlı |
Step Line ne zaman yanlış olur?
Sıcaklık veya basınç gibi sürekli değişen fiziksel büyüklüklerde Step Line kullanmayın. Gerçek değişim çizgisel iken basamaklı görünüm yanlış izlenim verir.
Veri Yapısı
| Kolon | Tip | Örnek |
|---|---|---|
| X kolonu | TIMESTAMP / TEXT |
ts, event_time |
| Y kolonu | NUMERIC |
setpoint_degeri, alarm_durumu |
-- Örnek: son 1 saatlik set point değişim geçmişi
SELECT ts, setpoint_sicaklik
FROM setpoint_log
WHERE ts >= NOW() - INTERVAL '1 hour'
ORDER BY ts;
Sihirbaz Yapılandırması
Adım 4 — Axis Config
Step Line için X Axis Type genellikle DateTimeAxis'tir. Adım değişimi zamanlaması önemlidir.
Adım 5 — Seri Tasarımı
Line ile aynı alanlar (renk, stroke genişliği, marker, animation). Basamak yönü (pre/post step) genel tasarım veya seri tasarımı alanından seçilebilir.
İpuçları
- Alarm sinyali (0/1) için Y axis min 0, max 1.2 olarak ayarlayın; alan daha okunaklı görünür.
- Birden fazla dijital sinyal göstermek için her seriye ayrı renk atayın ve Y ekseni etiketinde birim gösterimi yapın.
9-Adım Özeti — Step Line Series İçin
Step Line Series Standart Cartesian akışını kullanır. Set point ve dijital sinyaller için basamaklı çizgi render eder.
| # | Adım | Step Line için anahtar nokta | Detay |
|---|---|---|---|
| 1 | Grup Seçimi | Cartesian | → |
| 2 | Chart Tipi | Step Line Series kartı | → |
| 3 | Compass Kaydı | Set point/sinyal değişim noktaları | → |
| 4 | Axis Config | X: DateTime/Category, Y: Numeric | → |
| 5 | Seri Tasarımı | Step Type (pre/post), Stroke Width | → |
| 6 | Seri Ekleme | Çoklu dijital sinyal | → |
| 7 | Genel Tasarım | Y axis Min/Max sabitleme (örn. 0-1.2 alarm) | → |
| 8 | Kart Tasarımı | Refresh: 5-30s (canlı değişim için) | → |
| 9 | Görüntüleme | Name, Tags, Klasör | → |
→ Standart Cartesian Akışı genel bakış
