Stacked Column Series

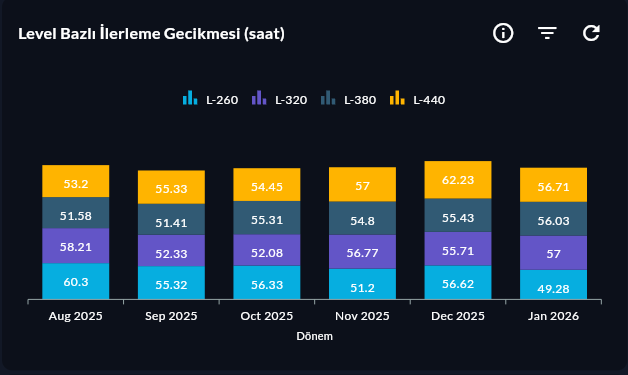

Stacked Column Series, kategorileri dikey yığılı çubuklarla gösterir. Her çubuk birden fazla bileşenin katmanından oluşur; hem toplamı hem bileşenlerin katkısını aynı anda okumak için kullanılır.
Ön Koşul
Bu chart tipi yalnızca Cartography Widget Sihirbazı'nın 2. adımında seçilebilir. Widget oluşturmaya henüz başlamadıysanız önce sihirbazı başlatın; uygun bir Compass sorgusu da gereklidir.
Ne Zaman Kullanılır
| Senaryo | Neden Stacked Column? |
|---|---|
| Vardiya bazında üretim (A/B/C vardiyası) | Toplam + vardiya katkısı tek bakışta |
| Hat bazında duruş türü dağılımı | Her kategorinin parçası görünür |
| Ürün ailesi + dönem karşılaştırması | Yığılı çubukta toplam fark belirgin |
Veri Yapısı
| Kolon | Tip | Örnek |
|---|---|---|
| X kolonu | TEXT / DATE |
gun, hatta |
| Y kolonu | NUMERIC |
uretim_adet |
| Stack By kolonu | TEXT |
vardiya, duris_tipi |
-- Örnek: hat bazında vardiyalık üretim
SELECT hat_adi, vardiya, SUM(uretim_adet) AS toplam
FROM uretim_log
WHERE DATE(ts) = CURRENT_DATE
GROUP BY hat_adi, vardiya
ORDER BY hat_adi, vardiya;
Adım 4 — Axis Config
Stack By Column alanına vardiya yazın. Sistem her benzersiz vardiya değeri için otomatik bir katman oluşturur.
Stacked Column vs Stacked Column 100
| Durum | Stacked Column | Stacked Column 100 |
|---|---|---|
| Toplam değer önemli | ✓ | ✗ |
| Yalnızca pay yüzdesi önemli | — | ✓ |
| Mutlak + oran birlikte | ✓ Görünür | — |
9-Adım Özeti — Stacked Column Series İçin
Stacked Column Series Stacked Cartesian akışını kullanır.
| # | Adım | Stacked Column için anahtar nokta | Detay |
|---|---|---|---|
| 1 | Grup Seçimi | Cartesian | → |
| 2 | Chart Tipi | Stacked Column Series kartı | → |
| 3 | Compass Kaydı | X + Y + Stack By kolonları | → |
| 4 | Axis Config + Stack By | X: CategoryAxis, Y: Numeric, Stack By Column | → |
| 5 | Seri Tasarımı | Column Width, Spacing, Renk paleti | → |
| 6 | (atlanır) | — | — |
| 7 | Genel Tasarım | Legend, Y Axis Suffix (mutlak birim) | → |
| 8 | Kart Tasarımı | Refresh: 300-600s | → |
| 9 | Görüntüleme | Name, Tags, Klasör | → |
→ Stacked Cartesian Akışı genel bakış
Sonraki Adım
→ Stacked Column 100 → Stacked Bar → Diğer Cartesian Chart'lar
