Line Series

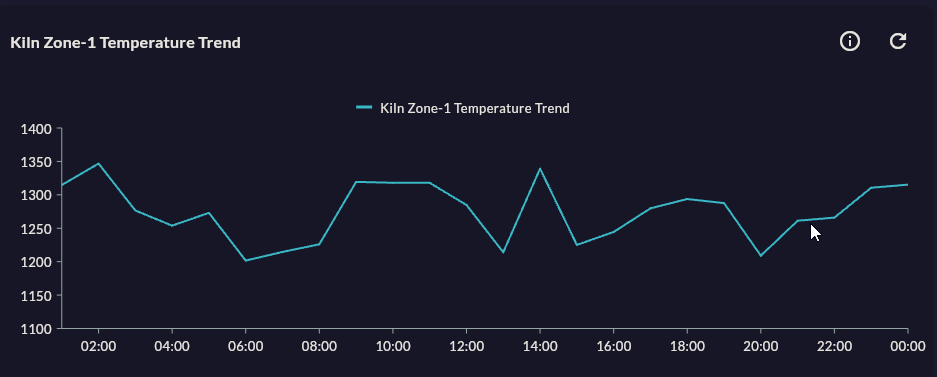

Line Series, zaman veya kategori eksenindeki sürekli değişimi izlemek için kullanılan temel çizgi grafiğidir. Sensör okumalarındaki anlık değişimi ve genel eğilimi birlikte göstermek için idealdir.
Ön Koşul
Bu chart tipi yalnızca Cartography Widget Sihirbazı'nın 2. adımında seçilebilir. Widget oluşturmaya henüz başlamadıysanız önce sihirbazı başlatın; uygun bir Compass sorgusu da gereklidir.
Kullanım Senaryoları
| Senaryo | Veri Tipi | Neden Bu Chart |
|---|---|---|
| Fırın sıcaklığı takibi | Zaman serisi, °C | Sürekli eğilim ve anomali tespiti |
| Saatlik üretim hızı | Zaman serisi, adet/saat | Shift genelindeki trend görünümü |
| Enerji tüketimi izleme | Zaman serisi, kWh | Pik saatleri ve baz yükü karşılaştırması |
| Makine titreşim verisi | Zaman serisi, mm/s | Eşik aşımlarını bağlam içinde gösterme |
| Soğutma suyu basıncı | Zaman serisi, bar | Uzun dönem drift analizi |
Veri Gereksinimleri
| Kolon | Tip | Açıklama | Zorunlu |
|---|---|---|---|
| X ekseni | datetime veya string |
Zaman damgası ya da kategori etiketi | Evet |
| Y ekseni | numeric |
Ölçüm değeri (sıcaklık, basınç, vb.) | Evet |
| Seri gruplayıcı | string |
Birden fazla cihazı tek grafikte göstermek için (Adım 6'da ek seri olarak eklenir) | Hayır |
Sütun adları
Compass sorgusu kolon adlarını AS takma adıyla anlamlı hale getirin (ör. value AS sicaklik_c). Bu adlar Adım 4'te dropdown'larda görünür.
Özel Yapılandırma
Adım 4 (Veri Yapılandırma) ve Adım 5 (Seri Tasarımı) tamamlandıktan sonra aşağıdaki Line'a özgü ayarlar uygulanır:
| Ayar | Değerler | Açıklama |
|---|---|---|
| Marker görünürlüğü | Açık / Kapalı | Veri noktalarını sembolle işaretler |
| Marker şekli | Circle / Square / Diamond / Triangle | Veri noktası sembolü |
| Çizgi kalınlığı (Stroke Width) | 1–6 px | Çizgi görsel ağırlığı |
| Animasyon | Açık / Kapalı | Grafik ilk yüklendiğinde oynayan animasyon |
İpuçları
Büyük veri setlerinde marker'ları kapatın
200'den fazla veri noktası varsa marker'ları kapatın; aksi hâlde grafik görsel olarak kalabalıklaşır ve render performansı düşer.
5 000+ satır için FastLine kullanın
Sorgular 5 000'den fazla satır döndürüyorsa Adım 2'de FastLine tipini tercih edin. FastLine, marker ve animasyon desteklemez ancak çok daha hızlı render eder.
Eksik veri (null) noktaları
Sensör kesintisinde oluşan null değerler çizgiyi böler. Compass sorgusunda COALESCE veya forward-fill ile bu boşlukları doldurmak grafiği daha okunaklı yapar.
İkincil Y ekseni
Farklı ölçek birimlerine sahip iki metriği karşılaştırmak için Adım 6'da ikinci seriyi Secondary Y Axis olarak ekleyin (ör. sıcaklık + basınç).
9-Adım Özeti — Line Series İçin
Line Series Standart Cartesian akışını kullanır. Detaylı adım sayfalarına link tablosu:
| # | Adım | Line için anahtar nokta | Detay |
|---|---|---|---|
| 1 | Grup Seçimi | Cartesian | → |
| 2 | Chart Tipi | Line Series kartı | → |
| 3 | Compass Kaydı | SQL/REST/MQTT/Excel — sıralı X kolonu | → |
| 4 | Axis Config | X: DateTime/Numeric, Y: Numeric | → |
| 5 | Seri Tasarımı | Marker, Stroke Width, Animasyon | → |
| 6 | Seri Ekleme | İkincil Y eksenli çoklu seri | → |
| 7 | Genel Tasarım | Tooltip, Trackball, Y Axis Suffix | → |
| 8 | Kart Tasarımı | Refresh: 30-60s (SQL), 0 (MQTT) | → |
| 9 | Görüntüleme | Name, Tags, Klasör | → |
→ Standart Cartesian Akışı genel bakış
