Radial Gauge

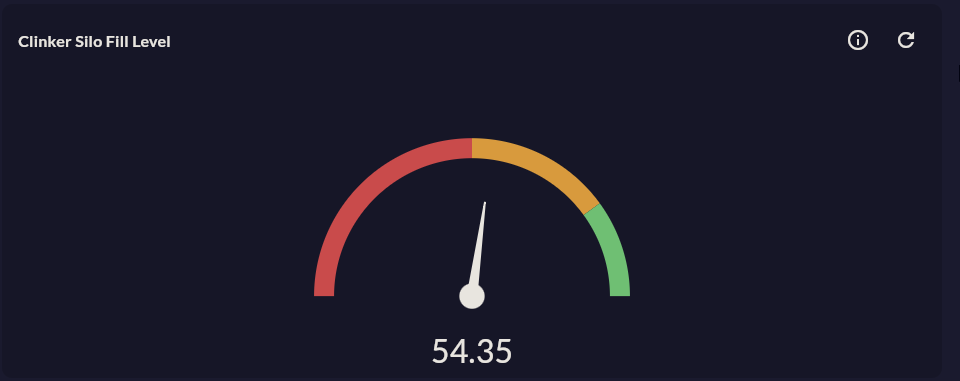

Radial Gauge, anlık tek bir sayısal değeri dairesel bir göstergede ibreyle gösterir. OEE, sıcaklık, hız, basınç gibi kritik KPI'ların anlık durumunu görselleştirmek için kullanılır.

Ön Koşul

Bu chart tipi yalnızca Cartography Widget Sihirbazı'nın 2. adımında seçilebilir. Widget oluşturmaya henüz başlamadıysanız önce sihirbazı başlatın; uygun bir Compass sorgusu da gereklidir.

→ Cartography — Widget Oluşturma

Ne Zaman Kullanılır

Senaryo	Değer Aralığı
OEE skoru	0 – 100 %
Fırın sıcaklığı	0 – 1200 °C
Kompresör basıncı	0 – 10 bar
Motor hızı	0 – 3000 RPM
Tank doluluk oranı	0 – 100 %

Veri Yapısı

Compass sorgusunun tek satır, tek sayısal değer döndürmesi gerekir:

Kolon	Tip	Örnek
Değer kolonu	`NUMERIC`	`oee_yuzde`, `sicaklik`

-- Örnek: anlık OEE
SELECT ROUND(oee_yuzde, 1) AS oee
FROM oee_hesap
ORDER BY ts DESC
LIMIT 1;

Sihirbaz Yapılandırması

Radial Gauge, 4. Adım'da standart Axis Config yerine özel Radial Gauge Axis Design ekranına yönlenir.

Axis Design — Ana Alanlar

Bölüm	Alan	Açıklama
Axis Range	Min Değer	Gauge'un sıfır noktası
Axis Range	Max Değer	Gauge'un tam dolu noktası
Axis Range	Tick Interval	Skala çizgisi aralığı
Axis Range	Başlangıç Açısı	İbre başlangıç açısı (°)
Axis Range	Bitiş Açısı	İbre bitiş açısı (°)
Range Bands	Band Min/Max	Renkli zon sınırları
Range Bands	Band Rengi	Kırmızı / Sarı / Yeşil
Pointer	Pointer Tipi	Needle (ibre) / Range (yelpaze)
Pointer	Pointer Rengi	İbre rengi
Annotations	Format	Değer format string (`{0}%`, `{0} °C`)
Value Source	Değer Kolonu	Sorgudaki sayısal kolon

Renk Bantlarının Tipik Kurgusu

OEE için: 0–60 Kırmızı, 60–85 Sarı, 85–100 Yeşil. Bant sınırlarını sektöre ve tesis standardına göre ayarlayın.

Atlanan Adımlar

Axis Design tamamlandığında 5. Seri Tasarımı, 6. Seri Ekleme, 7. Genel Tasarım atlanır; doğrudan 8. Kart Tasarımı'na geçilir.

Kart Tasarımı'nda Refresh Aralığı

Radial Gauge anlık değeri gösterdiğinden kısa refresh aralığı önerilir. Kart Tasarımı (Adım 8) → Refresh Interval alanını 5–30 saniyeye ayarlayın.

İpuçları

Değer %100'ü aşabiliyorsa Max Değeri 120 veya 150 olarak ayarlayın; ibre skala dışına çıkmaz.
Birden fazla makineyi karşılaştırmak için Radial Bar kullanın; her makine ayrı halka olur.

9-Adım Özeti — Radial Gauge İçin

Radial Gauge Radial akışını kullanır. Adım 5, 6, 7 atlanır — tüm görsel ayarlar Adım 4'te.

#	Adım	Radial Gauge için anahtar nokta	Detay
1	Grup Seçimi	Gauge	→
2	Chart Tipi	Radial Gauge kartı	→
3	Compass Kaydı	Tek satır, tek sayısal değer (`LIMIT 1`)	→
4	Radial Gauge Axis Design	Min/Max, Açı, Range Bands, Pointer (Needle/Range), Annotations Format, Value Source	→
5-7	(atlanır)	—	—
8	Kart Tasarımı	Refresh: 0 (MQTT), 5-30s (SQL)	→
9	Görüntüleme	Name, Tags, Klasör	→

→ Radial Gauge Akışı genel bakış

Sonraki Adım

→ Linear Gauge → Radial Bar — Çoklu kategori için → Gauge Grubuna Geri Dön
