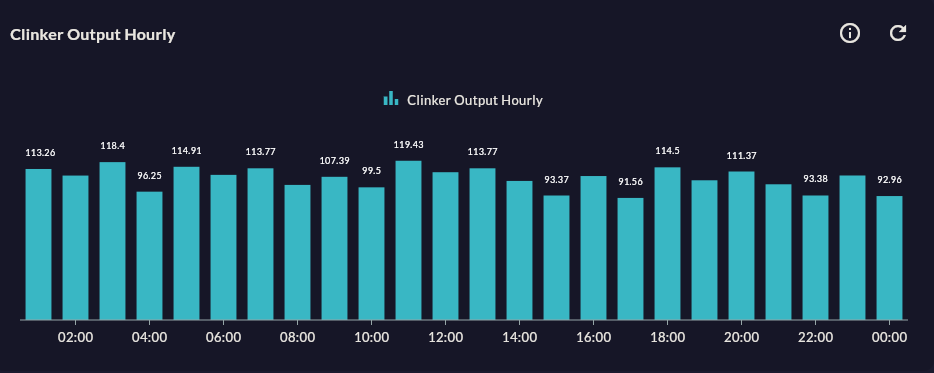

Column Series
Column Series, kategoriler arasındaki değerleri dikey çubuklarla karşılaştırır. Günlük/haftalık üretim, vardiya performansı veya makine bazlı karşılaştırma için standart tercihtir.
Ön Koşul
Bu chart tipi yalnızca Cartography Widget Sihirbazı'nın 2. adımında seçilebilir. Widget oluşturmaya henüz başlamadıysanız önce sihirbazı başlatın; uygun bir Compass sorgusu da gereklidir.
Ne Zaman Kullanılır
| Senaryo | Neden Column? |
|---|---|
| Günlük üretim adedi (son 30 gün) | Kategorik, bağımsız değerler |
| Hat bazında OEE karşılaştırması | Eşanlı görsel karşılaştırma |
| Vardiya bazında fire miktarı | Kategorik — zaman bağımsız |
| Aylık enerji tüketimi | Her ay bağımsız değer |
Column mı, Line mı?
Veri noktaları bağımsız kategorileri (hat adı, vardiya) temsil ediyorsa Column; sürekli bir süreç (saat, dakika) temsil ediyorsa Line tercih edin.
Veri Yapısı
| Kolon | Tip | Örnek |
|---|---|---|
| X kolonu | TEXT / DATE |
vardiya_adi, tarih |
| Y kolonu | NUMERIC |
uretim_adedi, oee_yuzde |
-- Örnek: hat bazında bugünkü üretim
SELECT hat_adi, SUM(uretim_adedi) AS toplam
FROM uretim_log
WHERE DATE(ts) = CURRENT_DATE
GROUP BY hat_adi
ORDER BY hat_adi;
Sihirbaz Yapılandırması
Adım 5 — Seri Tasarımı
| Alan | Açıklama | Varsayılan |
|---|---|---|
| Seri Rengi | Çubuk rengi | Otomatik palet |
| Köşe Yarıçapı | Çubuğun üst köşe yuvarlaklığı (px) | 0 |
| Kolon Genişliği | Çubuk genişlik oranı (0–1) | 0.8 |
| Data Labels | Çubuğun üstünde değer etiketi | Kapalı |
| Animation | Giriş animasyonu | Açık |
Adım 6 — Seri Ekleme
Aynı kategoriler için birden fazla metriği yan yana göstermek mümkündür (grouped column). İkincil Y ekseni isteğe bağlı.
Adım 4 — Stack By
Yığılmış görünüm için Stacked Column tipini seçin; Column tipinde Stack By yoktur.
İpuçları
- Etiketler uzunsa (vardiya adı 15 karakter gibi) X axis label rotation ile 45° döndürün veya Bar Series kullanın.
- Negatif değerler desteklenir (fire yüzdesi, sapma) — çubuk aşağı doğru uzar.
9-Adım Özeti — Column Series İçin
Column Series Standart Cartesian akışını kullanır.
| # | Adım | Column için anahtar nokta | Detay |
|---|---|---|---|
| 1 | Grup Seçimi | Cartesian | → |
| 2 | Chart Tipi | Column Series kartı | → |
| 3 | Compass Kaydı | Kategorik X kolonu (vardiya, hat, ürün) | → |
| 4 | Axis Config | X: CategoryAxis, Y: Numeric | → |
| 5 | Seri Tasarımı | Column Width, Column Spacing, Köşe Yarıçapı | → |
| 6 | Seri Ekleme | Aynı kategorilerde grouped column (yan yana) | → |
| 7 | Genel Tasarım | X Axis Name, Y Axis Suffix | → |
| 8 | Kart Tasarımı | Refresh: 60-300s (SQL aggregate) | → |
| 9 | Görüntüleme | Name, Tags, Klasör | → |
→ Standart Cartesian Akışı genel bakış
Sonraki Adım
→ Bar Series — Yatay versiyon → Stacked Column — Yığılı versiyon → Diğer Cartesian Chart'lar
